von Bernhard » 15.01.2011 16:40
Na ja, die wenigsten von uns werden ein Maschinenbaustudium hinter sich haben. Aber vielleicht hast du ja Glück. Ich habs mir gerade angesehen. Meine Meinung ist ganz unfundiert, aber im Endeffekt wirst du wohl ein Getriebe zeichnen müssen das zwischen der Bohrmaschine und der Aufnahme für den Gewindeschneider montiert wird. Während dem Gewindeschneiden wird die Drehzahl einfach von der Maschine direkt übertragen. Sobald die Maschine durch manuelle Betätigung sich wieder nach oben bewegt muss sich das Getriebe in doppelter Geschwindigkeit bewegen (schneller Rücklauf). Die Schwierigkeit besteht darin, dass der Rücklauf dann auch eine Drehrichtungsänderung zur Folge haben müsste damit sich der Gewindeschneider wieder "herausarbeiten" kann. Dieser Punkt geht aus der Aufgabenstellung allerdings nicht konkret hervor - evtl. nachfragen.

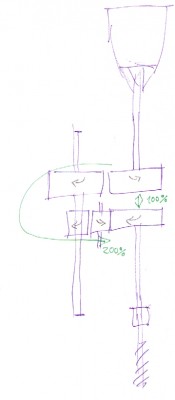

Ich hab dir mal eine Zeichnung angefügt wie ich mir das vorstellen könnte.
Ich hoffe ich führe dich nicht auf die falsche Fährte - bin wie gesagt kein Maschinenbauer und versuche nur zu helfen nachdem du hier fragst.
PS: Für vorhandene Zeichnung kann man im Internet auch gut die alten Patentanmeldungen durchstöbern bei denen der Patentschutz abgelaufen ist.
